창조적 정신과 끊임없는 기술개발 동양진공기술

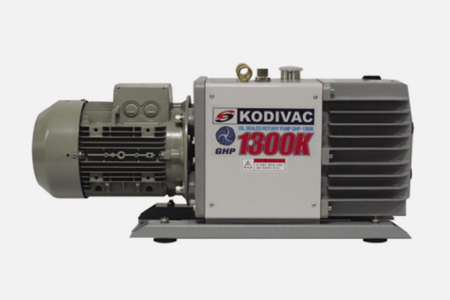

GHP-1300K
성능, 사양표(PERFORMANCE & SPECIFICATION)
| Unit | 50Hz | 60Hz | ||
|---|---|---|---|---|
| Designed Pumping Speed | ℓ / min | 1300 | 1600 | |
| Effective Pumping Speed | ℓ / min | 1170 | 1400 | |
| Ultimate vacuum | Gas V/V Close | Torr(Pa) | 1.0 X 10-3(1.3 X 10-1) | |
| Gas V/V Open | Torr(Pa) | 2.2 X 10-2(3) | ||
| Motor power | 3Φ | KW | 3.7 | |
| Oil capacity | Max | ℓ | 6 | |
| Min | ℓ | 3.5 | ||
| Cooling | Air cooling | |||
| Inlet connection | NW-40 | |||
| Outlet connection | Rc1-1/2(NW-40) | |||
| Weight | kg | 95 | ||
| Oil | MR-200 | |||
특징(Features)
• 저소음 : 정밀가공 기술에 의한 저소음 저진동의 펌프입니다.
• 오일 역류방지기구 내장 : 오일 역류방지기구 내장으로 정지시에 오일역류를 방지하므로 Pump Vent Valve가 필요 없습니다.
• 뛰어난 호환성 : 전부품의 호환성이 있으며 위치결정형 평형핀의 체결，각 Stator 등의 접속은 전부 O-Ring Seal로 되어 있으므로 분해조립이 용이한 구조입니다.
• 가스 밸러스트밸브 부착 : 가스 밸러스트밸브를 갖추고 있으므로, 수증기 응축가스 등을 효과적으로 제거합니다.
• 오일 누설(漏洩) 방지 장치 : Oil Berth를 중간에 설치한 이중 Seal 구조로 되어 있으며, Oil Berth 양측면의 응력차를 극소화하여, Oil Seal 에서의 오일누설이 없습니다.
• 분진 무발생 : 직결구동이므로 벨트 마모에 의한 분진 발생이 없으므로 깨끗한 환경을 유지합니다.
• 소형 경량 : 직결구동이므로, 종래에 비하여 소형 경량입니다.
