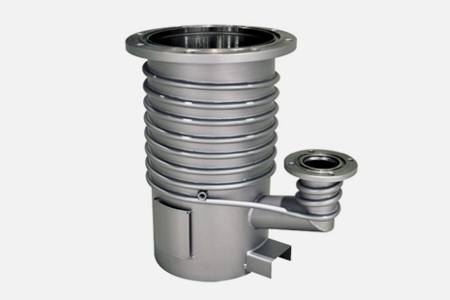

DPF-10Z
성능, 사양표(PERFORMANCE & SPECIFICATION)
Item | DPF-10Z | ||
---|---|---|---|
Pumping Speed | With baffle | ℓ / sec | 1200 |
Without baffle | 2070 | ||
Ultimate vacuum | Torr(Pa) | X 10-7( X 10-5 ) |
|
Max, allowablefore pressure | Torr(Pa) | 1.1 X 10-1( 15 ) | |
Oil back streamrate | With baffle | mg/㎠ min | X 10-4 |
Without baffle | X 10-2 | ||
Oil | DC 704 | ||
Oil capacity | ㎖ | 820 | |
Electric power | V / Φ | 220/1 | |
Heater power | W | 1900 | |
Warm-up time | min | 25 | |
Cooling water flow | ℓ / min ( at 20℃ ) | 4 | |
Weight | Kg | 41 | |
Inlet size | VG250 | ||
Outlet size | VG50 |
특징(Features)
• 뛰어난 배기속도
• Low Oilback stream
• High Fore-Vaccum Pressure
• 헬륨 누설 탐지기에 의한 정밀한 누설검사
• 분류법에 의한 Jet의 설계로 Oil의 오염을 제거
• Baffle의 장착으로 Backing System Oil 손실을 방지
